근거리 네트워크 통신은 전송매체를 통한 데이터 신호의 전달로 바꾸어 말할 수 있다.

이때 사용되는 전송매체는 주로 구리선으로 구성된 케이블이고 데이터 신호는 전기신호의 형태로 바꾸어 전달한다.







   · 전송매체의 기능

- 데이터 신호가 원하는 방향으로 전달되도록 안내

- 데이터 신호의 왜곡을 방지하여 데이터를 보호



   · 전송매체의 분류

구분	유선매체	무선매체
데이터 흐름	물리적 경로를 따라 전달	물리적 경로 없이 공간을 매개로 전달
종류	꼬임줄, 동축 케이블, 광섬유 케이블	라디오파, 마이크로파











유선 전송매체



* 감쇠 (Attenuation)       데이터 신호가 전송되는 도중 전기적 신호의 세기가 약해지는 것    * 잡음 (Noise)       도체에 영향을 주어 신호의 왜곡을 일으키는 바람직하지 않은 모든 현상을 총칭    * 간섭 (Interference)       다른 신호의 영향으로 전송 중 왜곡이 일어나는 것       전원 케이블, 전자레인지 등 다양한 것을 원인으로 발생       케이블의 데이터 전송률을 떨어뜨리는 원인이 됨    * 누화 (Crosstalk)       인접한 전송로 상의 전기 신호가 전자기적 결합에 의해 서로 영향을 주는 간섭의 일종       여러 회선이 장거리에 걸쳐 함께 뭉쳐있을 때 발생



  ■ 꼬임선 (Twisted Pair Cable)

   -  이더넷에서 주로 사용하는 전송매체

   -  전기신호를 이용하여 데이터를 전송(구리)

   -  구리의 특성상 간섭에 약함

   -  두 개의 절연 구리선을 전기적 간섭현상을 줄이기위해 규칙적으로 꼬아 만든 케이블









  1. UTP케이블 (Unishielded Twisted Pair Cable)

- 가장 일반적으로 찾아볼 수 있는 네트워크 케이블

- 연결방식에 따라 다이렉트케이블, 크로스오버 케이블로 나뉨



   · 구조

- 피복 안에 4쌍의 구리선으로 구성되며, 각 쌍은 특정 색상 코드를 가짐

- 끝 부분에 RJ-45커넥터를 결합

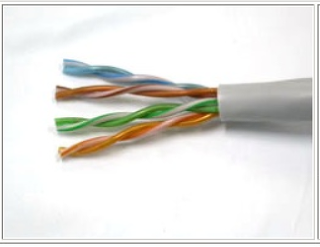

4쌍의 구리선

RJ-45 커넥터

^[각주:1]











2. STP케이블(Shielded Twisted Pair Cable)

   - UTP케이블에 쉴딩(Shielding)을 추가한 것 -> 잡음에 강함,간섭에 강함

   - 구리를 직물 형태로 조직하여 만들 쉴딩은 전기적으로 접지 해주어야 함(커넥터 필요로 비용증가)

   - 누화와 같은 간섭은 감소하였지만, 감시현상은 UTP와 거의 같음(100M 거리제한)



^[각주:2]









  ■ 동축 케이블 (Coaxial Cable)

- 전기신호를 이용하여 데이터를 전송

- 구리 또는 알루미늄으로 제작됨

- 전도체의 굵기가 굵어 감쇠현상이 적음 -> 먼 거리 연결 가능





· 구조

- 각각 쉴드로 분리되어 있는 두 개의 도체로 구성됨

+ 내부 전도체 : 데이터 전송

+ 외부 전도체 : 쉴드 기능



BNC젠더를 이용하여 연결

*꼬임선=RJ-45,동케=BNC



동축 케이블

BNC 젠더

^[각주:3]









  ■ 광섬유 케이블 (Optical Fiber Cable)

- 빛의 펄스를 이용하여 데이터를 전송

- 유리 또는 플라스틱으로 제작 -> 전기 통하지 않음 -> 간섭에 강하여 실외환경에 적합 -> 비쌈...



· 구조

  + 코어

     데이터가 빛의 펄스로 변환되어 전송되는 통로



  + 클래딩

     코어를 감싸고 있는 부분으로 빛이 코어 내부로만 흐르도록 유지하는 역할



^[각주:4]











  ■ 유선 전송매체 간 비교



구분	꼬임선	동축 케이블	광섬유 케이블
전송신호	전기 신호	전기 신호	빛의 펄스
재진	구리	구리 / 알루미늄	유리 / 플라스틱
장점	저렴한 가격 노드 부착이 쉬움	개설된 쉴딩 제공으로 높은 데이터 전송률	간섭에 강함 높은 전송 속도
단점	짧은 전송거리 제약	비싼 가격 설치가 어려움	비싼 가격 관리에 고도의 기술 요구























무선 전송매체

GPS와 같이 물리적인 선 없이 공간을 매개로 하여 데이터를 송수신하는 시스템을 무선 통신 시스템이라고 한다.





  ■ 라디오파 (Radio frequency wave)

- 낮은 주파수대역 사용

- 지향성 X

- 정확한 데이터 전달 가능

- 간섭이 쉬워 송수신에 안테나 필요





  ■ 마이크로파 (Microwave)

- 높은 주파수대역 사용

- 지향성 O



· 지상 마이크로파

- 직진성이 강함(구조물, 기상조건에 영향 받음)

- 장거리 통신 서비스에 사용

- 높은 데이터 전송률 제공



· 위성 마이크로파

- 인공위성을 통한 양방향 전송
